Невидимый герой: как муфта ПФРК помогает коммунальным сетям Подмосковья

При ремонте и реконструкции коммунальных сетей Подмосковья специалисты водоканалов все чаще используют муфту ПФРК (Патрубок Фланцевый Раструбный Компенсационный) — надежное решение для соединения участков трубопроводов из разнородных материалов. С ее помощью, например, герметично стыкуют старую чугунную трубу с современным пластиковым сегментом.

В отличие от обычной муфты, ПФРК всегда оснащается ответным фланцем — это позволяет жестко закрепить соединение с запорной арматурой: задвижками, затворами, пожарными гидрантами. Благодаря такой конструкции узел получается прочным и удобным для обслуживания.

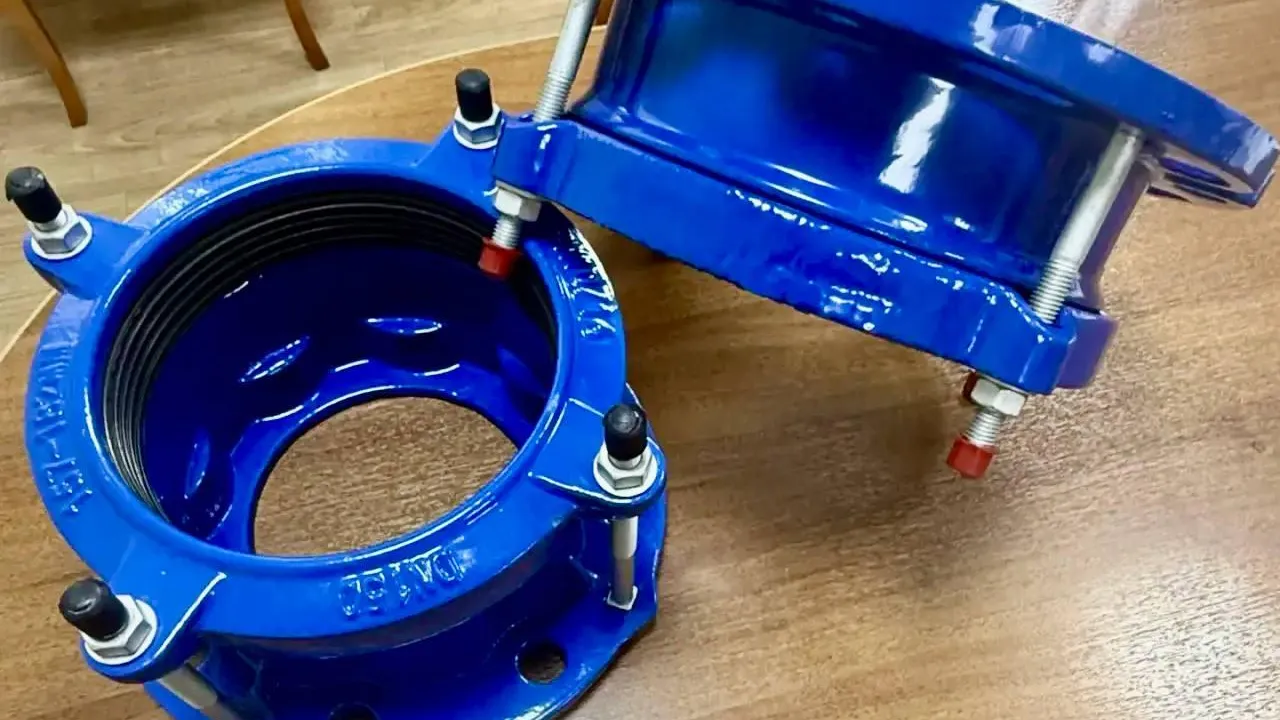

Муфта представляет собой массивный чугунный цилиндр, как правило, с синим защитным покрытием. С одной стороны у нее расположен раструб с глубоким пазом, внутри которого спрятана широкая резиновая манжета, а с другой — стандартный металлический фланец с отверстиями под болты. Корпус стягивается мощными шпильками из оцинкованной или нержавеющей стали. Такая конструкция делает соединение не только герметичным, но и устойчивым к нагрузкам.

На коммунальных сетях Подмосковья ПФРК применяют в самых разных ситуациях. При ликвидации аварий муфту используют, чтобы заменить поврежденный фрагмент трубы: дефектный участок вырезают, а на его место ставят новую вставку с ПФРК. При модернизации узлов она помогает надежно соединить гладкий конец стальной трубы с фланцем современного оборудования — например, при замене устаревшего вентиля на клиновую задвижку или при монтаже электропривода. Также ПФРК незаменима при новых врезках: с ее помощью присоединяют вновь построенные трубопроводы к действующим сетям, даже если материалы труб различаются.

Ключевое достоинство ПФРК — компенсационные свойства. Конструкция узла допускает осевое смещение труб до ±2,5 мм и угловое отклонение центральной оси до 4° в любую сторону. Это позволяет компенсировать неточности монтажа и естественные отклонения геометрии трубопровода, неизбежные при подземных работах, и избежать избыточных нагрузок на металл. Не менее важно и то, что применение ПФРК полностью исключает необходимость сварочных работ. Это особенно критично при ремонте во влажных котлованах и рядом с газовыми коммуникациями, где сварка запрещена или потенциально опасна.

Срок службы качественной муфты ПФРК достигает 50 лет. Именно такие технические решения помогают обеспечивать бесперебойную подачу воды в дома миллионов жителей Московской области.
